先导化合物结构优化策略 (五）降低药物 hERG 心脏毒性

由人类果蝇相关基因 (hERG) 编码的钾离子通道在人类生理、病理过程中扮演着十分重要的角色。

在心肌细胞中, hERG 钾通道影响心脏动作电位的复极过程。近年来, 一些药物因阻断该通道引起QT 间期延长而被撤市。本文总结了降低与hERG 相关心脏毒性的先导化合物结构优化策略, 包括: 降低脂溶性、降低碱性、引入羟基、引入酸性基团以及构象限制等。

近年来, 众多药物由于心脏突发死亡事件而被撤出市场 (表1)。

在药物临床前研究阶段, 24%的药物由于心血管毒副作用终止开发, 45%的药物由于引起心脏毒副作用而撤市。

药物引起心脏毒性的主要原因为: 阻断心脏的快速延迟整流电流 (IKr),造成心脏动作电位时程中QT 间期延长, 进而诱发尖端扭转性室性心动过速 (TdP), 严重时可引起突然死亡。

IKr 由hERG 基因编码的Kv11.1 钾离子通道传导, 在整个动作电位时程中起到至关重要的作用,各国的药物监管部门规定新化学实体必须按照国际协调会议 (ICH) 指南进行全面的hERG 活性和QT间期评价。尽早有效地预测、评价、优化, 避免药物对hERG 钾通道的抑制活性, 有助于降低药物开发的成本, 提高药物开发的成功率。

1.1 hERG 钾通道的结构与功能

hERG 钾通道是由KCNH2 基因编码的4 个相同亚单位所构成的四聚体结构。每个亚单位由α-亚基(6 个跨膜结构域S1～S6) 和β-亚基 (细胞膜内侧N端和C 端) 构成。主要功能区α-亚基上的S1～S4 结构域是hERG 钾通道的电压传感器, S4 链带6 个正电荷, 随膜电压的变化在膜内移动, 调节孔道的开放与关闭。S5 到S6 结构域及中间的链接区P 链上的氨基酸残基 (关键氨基酸残基Phe656 和Tyr652) 构成了hERG 钾通道的中心疏水孔道, 形似漏斗结构。P链和S6 结构域上3 个氨基酸残基 (Thr623、Ser624和Val625) 构成了hERG 钾通道上方的选择性滤膜。

hERG 钾通道属于电压门控型离子通道, 存在3 种构象状态, 分别为: 关闭态 (closed)、开放态 (open) 和失活态 (inactive), 在动作电位的不同阶段hERG 钾通道开放、关闭的速度和程度不同, 呈现动态的构象变化。

1.2 药物诱导的QT 间期延长的可能机制

药物引起QT 间期延长的作用机制主要分为:① 直接抑制 hERG 钾通道; ② 阻碍 hERG 钾通道蛋白转运。

绝大多数撤市药物均能直接作用于 hERG 钾通道, 降低IKr, 影响心肌动作电位复极化, 进而诱发TdP, 严重时造成突然死亡。临床上主要表现为心电图 (ECG) 上QT 间期延长。大量同源模建和定点突变实验研究表明: 药物中的脂溶性片段或芳杂环能够与疏水性hERG 钾通道中的氨基酸残基Phe656形成π-π 疏水作用; 药物分子中的碱性氮原子在生理条件质子化后, 与氨基酸残基Tyr652 形成π-阳离子相互作用; 此外, 药物还可以与过滤膜区的氨基酸残基如Thr623、Ser624 和Val625 产生相互作用。药物在hERG 通道开放状态进入孔道, 随后hERG 钾通道立即进入失活状态, 离子孔道的空间变小, 与药物的结合变强。

此外, 近期研究表明一些药物还可以通过抑制内质网上hERG 钾通道蛋白的转运, 减少心肌细胞膜表面hERG 钾通道的表达, 缓慢地降低IKr, 从而影响心脏的复极化, 造成QT 间期延长。例如: 降血脂药物普罗布考、抗抑郁药氟西汀、抗真菌药酮康唑等通过阻碍hERG 钾通道蛋白转运, 降低IKr。

近来, Wang 等研究表明: 微小RNA (miR-17-5p)在慢性氧化应激条件下, 通过靶向多个压力相关的分子伴侣 (Hsp70、Hsc70、CANX 和Golga2), 阻碍hERG 钾通道蛋白转运。

1.3 降低药物hERG 心脏毒性策略

采用计算机辅助药物设计 (CADD) 预测药物潜在hERG 毒性, 指导药物设计与改造, 方便、快捷且成本较低。研究人员开发了很多预测hERG 毒性的模型和工具。

预测药物hERG 毒性模型的构建方法主要分为两类: 一类是基于配体的构建方法。如中国药科大学尤启冬等开发了3D-QSAR药效团和2D-QSAR 联合模型, 表明强效的hERG 抑制剂具有类似高级脂肪胺的药效团模型。

中国科学院上海药物研究所新药设计发现中心构建了Bayesian 分类模型, 论述了药物抑制hERG 钾通道的活性与化合物的相对分子质量、脂溶性、极性表面积和碱性等性质的相关性, 概括总结了一系列对hERG 钾通道具有较强抑制活性的药效团片段, hERG 抑制剂多为脂溶性高、碱性强、缺乏氢键受体、柔性较大的分子。

另一类是基于受体的预测模型构建方法。由于hERG钾通道的晶体结构尚未被解析, 研究人员通过钾通道的同源模建和分子对接, 研究药物与hERG 钾通道的相互作用, 并总结概括hERG 钾通道为疏水型构象多变的离子孔道; hERG 抑制剂与钾通道氨基酸残基可形成π-π 疏水、π-阳离子等相互作用。采用计算方法预测药物潜在hERG 心脏毒性的优点在于快速、方便、节约合成及测试成本。但由于构建模型多样、建模数据库不统一 (样本数目、实际测试方法涉及配体结合、电生理膜片钳等)、内源hERG 钾通道构象多变的特点, 同源模建和分子对接的精准度仍是目前钾离子通道研究的一大难点。

目前, 通过先导化合物结构优化解决药物的hERG 抑制问题, 仍是改善心脏毒性最为直接和有效的策略。Jamieson、Kerns和You 等分别于2006、2008 和2011 年对降低药物hERG 抑制活性的结构修饰策略进行了综述。

本文基于前人的工作, 重点综述了2010 年之后降低hERG 抑制作用的结构优化策略, 具体包括: 降低脂溶性、降低碱性、引入氢键受体或可生成负离子的基团以及构象限制等。

本文通过对典型实例分析,直观地反映了所采用的化学结构修饰对改造前后药物的理化性质、靶标活性、hERG 抑制活性 (off-target效应) 以及药代性质等多方面的综合影响, 为新药开发中解决药物潜在的心脏毒性问题提供一些思路和参考。

2.1 降低脂溶性

Levoin 等通过QSAR 分析指出分子的脂溶性(clogP、clogD 或极性表面积PSA) 和芳香性与hERG抑制活性关系密切。药物分子中的脂溶性芳香环, 与hERG 钾通道产生π-π 疏水作用。降低分子的脂溶性,如在药物分子的芳环上引入吸电子基团或者极性基团、或通过电子等排将苯环替换成杂环等, 可以有效地阻碍该疏水作用, 降低hERG 抑制活性。

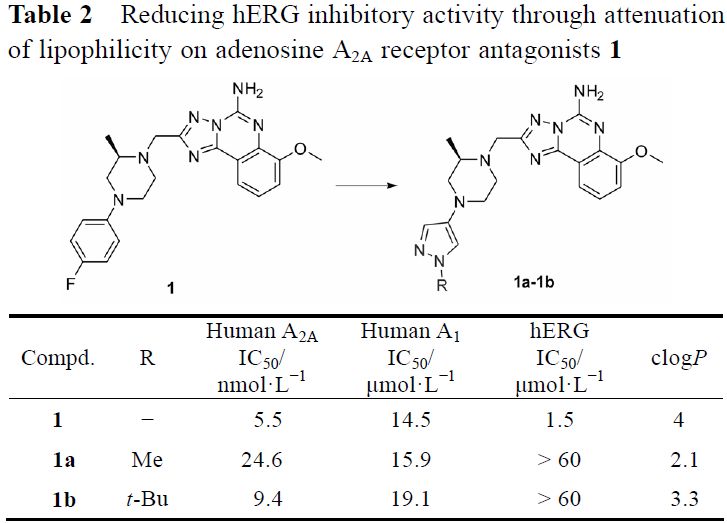

腺苷受体 A_2A 拮抗剂可用于治疗帕金森, 化合物1 是默克公司报道的A2A 拮抗剂先导化合物 (IC₅₀ =5.5 nmol·L^-1), 对腺苷受体A1 具有较好的选择性, 但具有较强的hERG 抑制活性 (IC₅₀=1.5 μmol·L^-1)。采用降低脂溶性的策略, 将末端苯环替换为吡唑得到化合物1a 和1b, 脂溶性clogP 分别下降1.9 和0.7个单位, hERG 抑制活性显著下降 (IC₅₀>60 μmol·L^-1),同时保持了化合物对A2A 的活性及对A1 的选择性(表2)。

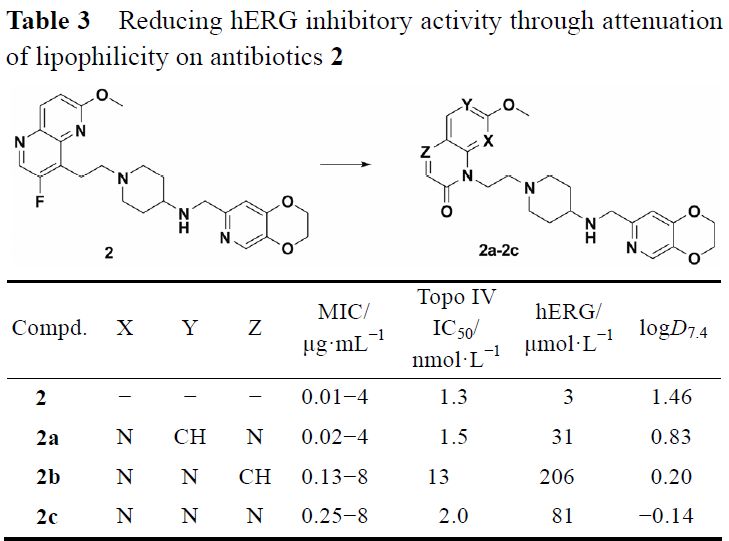

化合物 2 是广谱的抗菌药物, 抑菌活性较好, 对拓扑异构酶IV 具有较强的抑制作用, hERG 抑制活性IC₅₀为3 μmol·L^-1。将氮杂喹啉等排替换为极性更大的喹诺酮得到化合物2a～2c, 脂溶性logD_7.4 下降0.6～1.6 个单位, hERG 抑制活性显著下降 (IC₅₀ > 30μmol·L^-1) (表3)。

增加极性表面积 (PSA) 和降低clogP, 可以协同作用降低脂溶性, 用于改善hERG 抑制作用。组胺H₃ 受体拮抗剂3, IC₅₀达到2.4～3.5 nmol·L^-1, 但hERG 抑制活性较强 (IC₅₀ = 1.1 μmol·L^-1), 将末端苯环替换成二甲基取代的噁唑环, clogP 和clogD 下降0.3～0.4 个单位, 同时噁唑环上二甲基取代使得PSA 增加近一倍, 化合物3a 的脂溶性下降, 其hERG钾通道的抑制活性显著降低 (IC₅₀= 37 μmol·L^-1),同时对H₃ 受体拮抗活性有所提高 (IC₅₀ = 0.1～0.8nmol·L^-1) (表4)。

将苯环替换为含有氮或氧的脂肪杂环, 如哌啶、哌嗪、四氢吡喃等, 可以有效地降低药物分子的脂溶性 (clopP), 阻碍药物分子与hERG 钾通道的疏水相互作用。

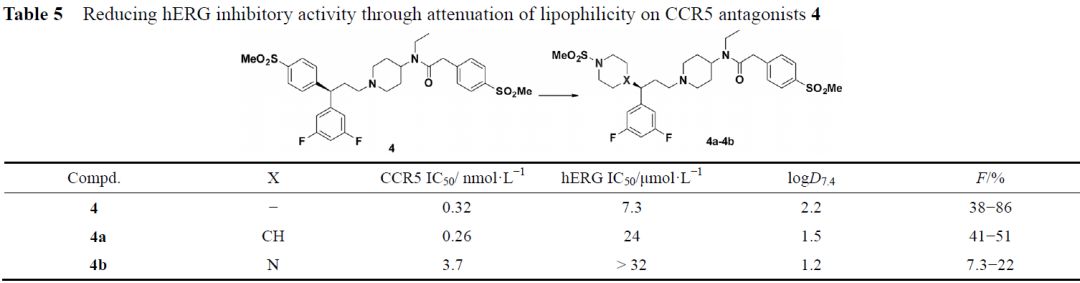

化合物4 是阿斯利康公司研发的CCR5 拮抗剂 (IC₅₀ = 0.32 nmol·L^-1), hERG 钾通道抑制活性为7.3 μmol·L^-1。在口服给予50 mg·kg^-1剂量下, 化合物4 在犬模型上引起QT 间期延长。采用降低脂溶性的结构改造策略, 将苯环替换成哌啶或哌嗪, logD_7.4下降0.7～1.0 个单位, hERG 抑制活性大大降低 (IC₅₀=24 μmol·L^-1), 同时CCR5 拮抗活性保持 (表5)。

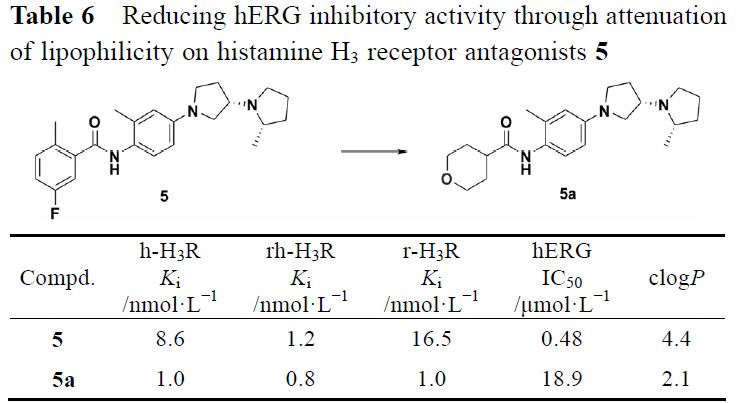

类似的策略也被成功应用于H₃ 受体拮抗剂5的结构优化中。化合物5 对H₃ 受体的拮抗活性为1.2～16.5 nmol·L^-1, hERG 抑制活性较强 (IC₅₀=0.48 μmol·L^-1)。将苯环替换成四氢吡喃环, clogP 下降2.3 个单位, hERG 抑制活性降为原来的1/39 (IC₅₀=18.9 μmol·L^-1), 同时化合物5a 对H3 受体上的拮抗活性提高 (IC₅₀为0.8～1.0 nmol·L^-1) (表6)。

2.2 降低碱性

降低碱性是先导化合物结构优化降低hERG 抑制活性的一个重要策略。一些药物分子碱性较强, 在生理条件下可质子化, 同源模建和定点突变实验研究表明可与hERG 钾通道中的氨基酸残基Tyr652 形成较强的π-阳离子相互作用。

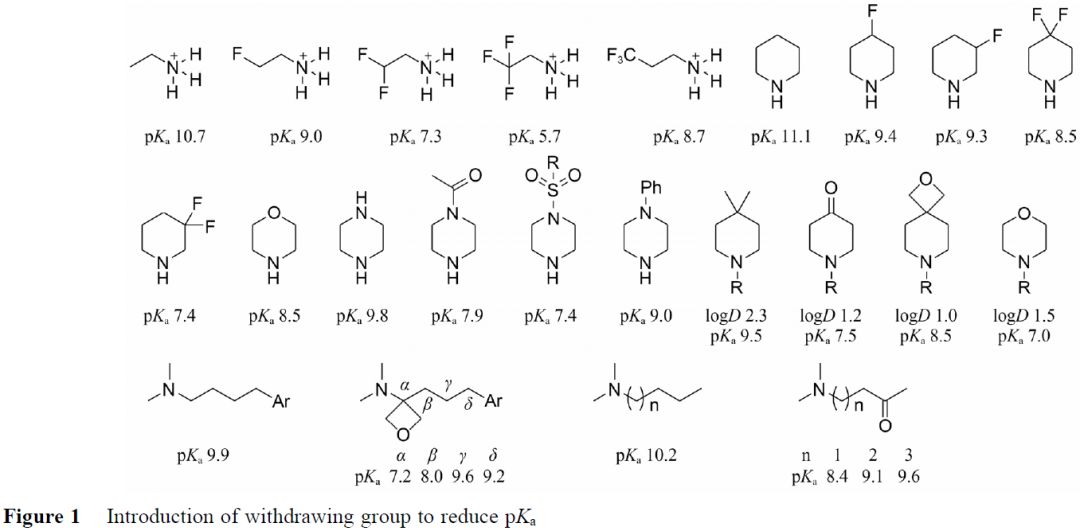

降低药物的碱性 (pKa),可阻碍该π-阳离子相互作用, 使hERG 抑制活性降低。降低碱性 (pKa) 包括: 引入吸电子基团 (如引入F、磺酰基、杂原子、羰基、酰胺等); 或将氨基替换为酰胺、磺酰胺等。图1 总结了这些策略对于降低氨基碱性 (pKa) 的作用。

通过引入极性片段 (如羰基和氧杂环等) 降低pKa 时, 也会导致脂溶性 (logD)的下降, 因此, 降低碱性和降低脂溶性相互联系相互影响。然而有时降低药物分子中氨基的碱性, 会对活性和理化性质造成影响, 因为有些氨基与靶标蛋白发生关键的氢键相互作用, 而另一些则作为成盐位点, 用于改善药物的溶解性, 此为该方法的一些局限性, 在实际应用中应加以注意。

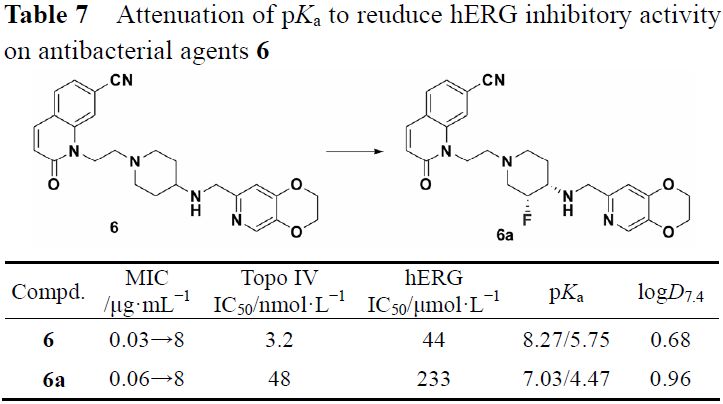

广谱抗菌药物化合物 6 对拓扑异构酶IV 具有较好的抑制活性 (IC₅₀= 3.2 nmol·L^-1), hERG 抑制活性IC₅₀为44 μmol·L^-1, 但在几内亚猪模型上会引起QT间期延长。在哌啶环上引入吸电性的氟原子, pKa降低1.3 个单位, hERG 抑制活性降至1/5 (IC₅₀= 233μmol·L^-1), 同时抗菌活性保持不变 (表7)。

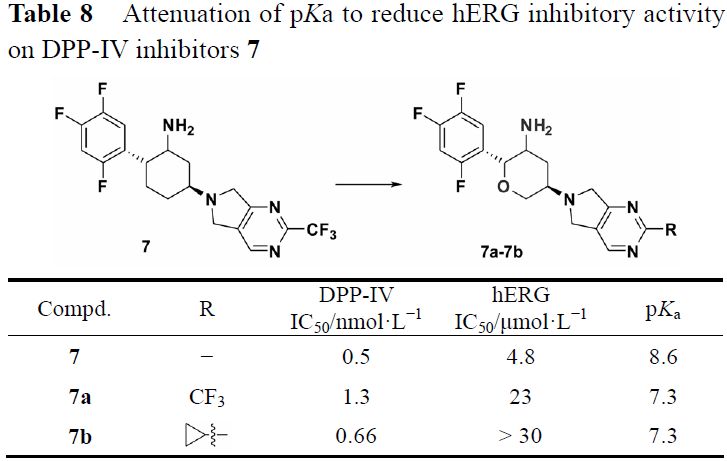

化合物7 是环己基胺类DDP-IV 抑制剂 (IC₅₀达到0.5 nmol·L^-1), hERG 抑制活性较强 (IC₅₀= 4.8μmol·L^-1), 在犬模型上会导致QT 间期延长。在环己基环上碱性氨基的β 位引入氧原子, pKa 从8.6 降低为7.3, hERG 抑制活性大大降低 (IC₅₀=23 μmol·L^-1),同时对DPP-IV 抑制活性不受影响 (表8)。

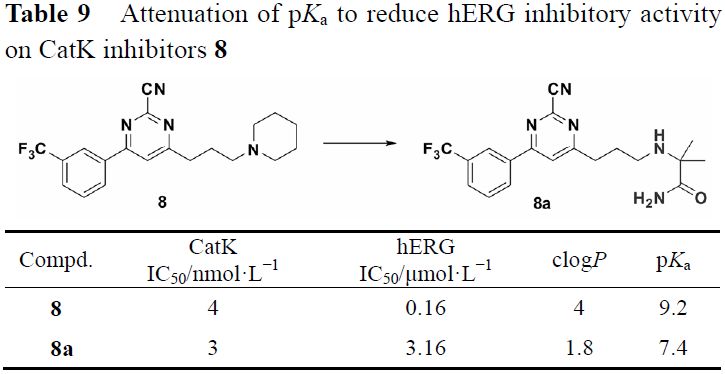

化合物 8 是Merck 公司开发的2-氰基嘧啶类组织蛋白酶K (CatK) 抑制剂, hERG 抑制活性IC₅₀为0.16 μmol·L^-1。将结构中哌啶替换成氨基酰胺片段,碱性 (pKa) 和脂溶性 (clogP) 分别下降1.8 和2.2个单位, hERG 抑制活性降为原来的1/30 (IC₅₀= 3.16μmol·L^-1), 大鼠给药化合物8a 100 mg·kg^-1两周, 未见心脏不良反应 (表9)。

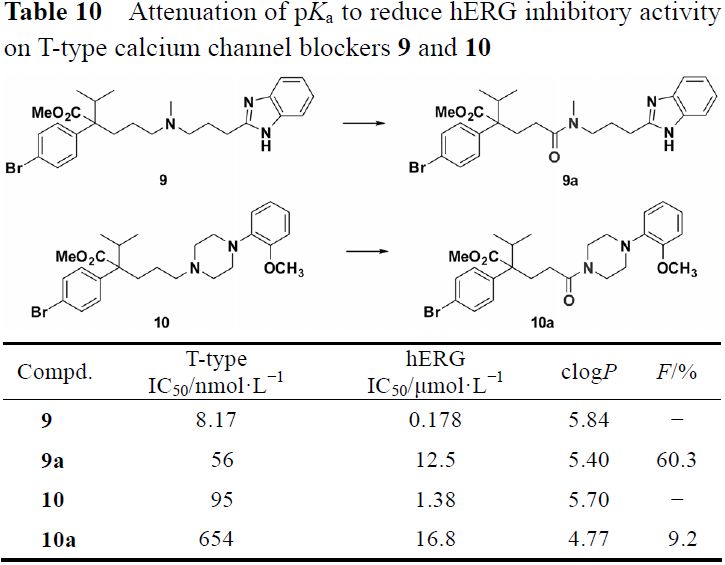

将氨基替换成酰胺可以显著降低碱性, 改善对hERG 钾通道的抑制活性。化合物9 和10 是Shin等报道的一类三级胺类的T-型钙通道阻滞剂, 是潜在的用于治疗心血管疾病的先导化合物, hERG 抑制活性较强, 分别为0.18 和1.38 μmol·L^-1。将氨基替换成酰胺, 碱性和脂溶性均下降, hERG 抑制活性IC₅₀分别降为12.5 和16.8 μmol·L−1, 但该方法导致钙通道阻滞活性略微下降 (表10)。

2.3 引入羟基

羟基是一个强极性氢键供体基团, 引入羟基可以显著地改变分子的理化性质, 降低脂溶性和碱性,阻碍药物分子与hERG 钾通道的疏水作用和π-阳离子相互作用。近年来, 越来越多的研究实例证明引入羟基对于改善hERG 抑制活性具有重要作用。

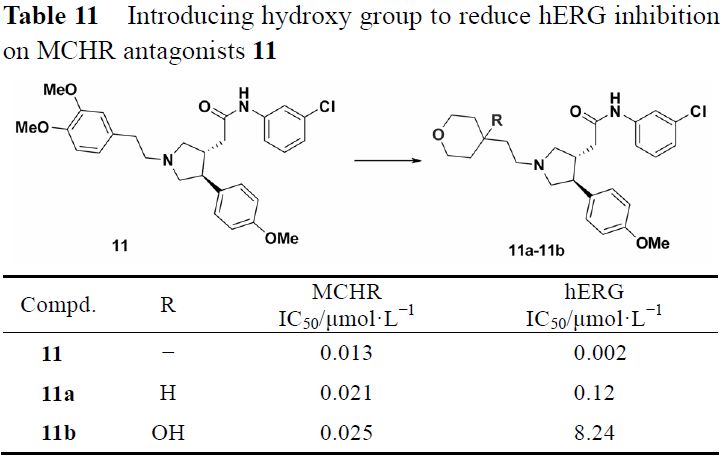

化合物11 是黑色素聚集激素受体 (MCHR) 拮抗剂 (IC₅₀为13 nmol·L^-1), 但hERG 抑制活性极强(IC₅₀=0.002 μmol·L^-1)。采用上述降低脂溶性的策略,将苯环替换成四氢吡喃环, hERG 抑制活性下降至11的1/60 (IC₅₀=0.12 μmol·L^-1), 抑制活性仍较强。

在四氢吡喃环上引入羟基, hERG 抑制活性进一步下降至11 的1/4 000 (IC₅₀=8.24 μmol·L^-1), 同时MCHR 拮抗活性保持, 可见羟基在改善hERG 抑制活性的重要作用 (表11)。

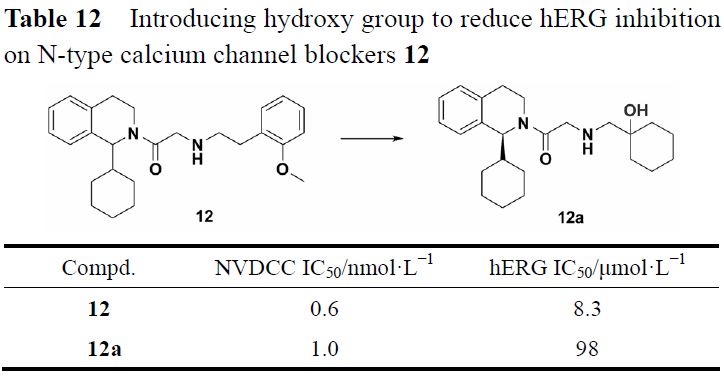

N-型钙离子通道 (NVDCC) 是治疗神经疼痛的潜在靶点, 化合物12 是由Ogiyama 等报道的有效的N-型钙离子通道阻滞剂 (IC₅₀=0.6 nmol·L^-1), hERG抑制活性较强 (IC₅₀=8.3 μmol·L^-1)。采用类似的结构优化策略, 将2-甲氧基取代的苯环替换成羟基取代的环己基片段, hERG 活性下降至98 μmol·L^-1 (表12)。

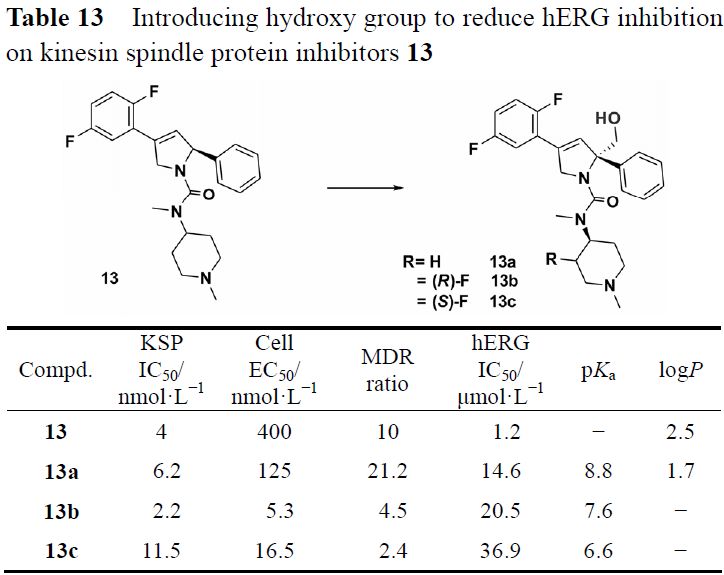

纺锤体蛋白 (KSP) 抑制剂可用于抗肿瘤。化合物13 是Merck 公司开发的KSP 抑制剂 (IC₅₀ = 4nmol·L^-1), hERG 抑制活性较强 (IC₅₀=1.2 μmol·L^-1)。在二氢吡咯2-位引入羟甲基得到化合物13a, logP 从2.5 降到1.7, hERG 抑制活性下降到原来的1/12(IC₅₀=14.6 μmol·L^-1), 但化合物13a 多药耐药性比值(MDR) 较高, 易被细胞外排, 通过调节侧链在氨基哌啶引入氟原子, pKa 下降1.2～2.2 个单位, hERG 抑制活性进一步下降 (IC₅₀>20.5 μmol·L^-1), 同时MDR下降至10 以下, 细胞活性提高 (表13)。

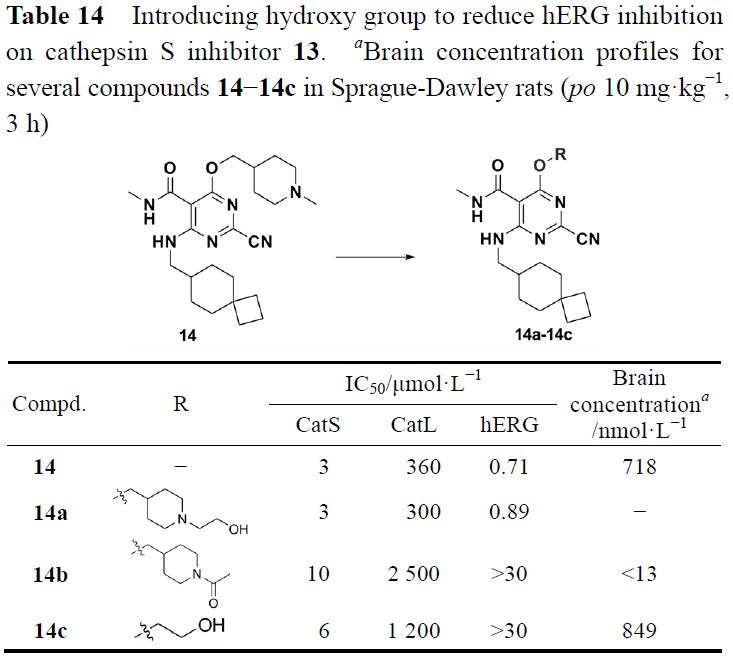

化合物 14 是一类选择性较高的组织蛋白酶S(CatS) 抑制剂 (IC₅₀=3 nmol·L^-1, CatL/CatS=120)。CatS 是一类半胱氨酸蛋白酶, 主要在树突状细胞、B细胞、巨噬细胞和脑小神经胶质细胞上表达, 负责水解蛋白和抗原呈递, 选择性抑制脊髓小胶质的CatS可以逆转神经性疼痛。化合物14 过血脑屏障的能力较好, 但hERG 抑制活性较强 (IC₅₀=0.71 μmol·L^-1),在氨基侧链上引入羟基, 对hERG抑制活性影响不大。

通过采用上述的降低碱性的策略, hERG 抑制活性达到IC₅₀大于30 μmol·L^-1, 但化合物14b 过血脑屏障能力下降, 脑中的药物浓度小于13 nmol·L^-1。将氨基侧链替换成羟乙基, hERG 抑制活性大于30 μmol·L^-1,同时化合物14c 在Cat 上的活性、选择性以及过血脑屏障的能力均保持 (表14)。

2.4 引入酸性基团

在药物分子中巧妙地引入酸性片段, 可以与碱性氨基形成内盐, 能够显著降低了分子的脂溶性, 降低分子的碱性, 降低其与疏水性较强的hERG 钾通道相互作用; 同时降低化合物的透膜性, 使其难以通过hERG 钾通道的滤膜区。

酸性片段的引入是阻断小分子配体与hERG 通道相互作用直接有效的结构修饰策略, 然而有时引入酸性基团, 对药物分子的理化性质影响较大, 对药物分子的药效学和药代动力学性质产生较大影响。

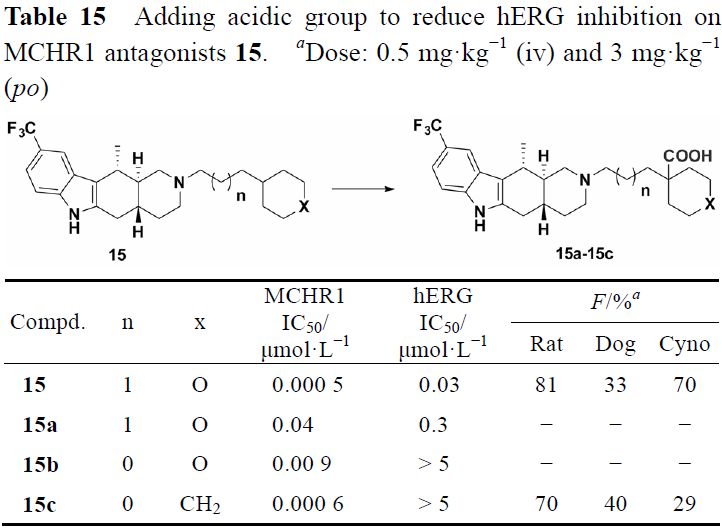

化合物 15 是美国安进公司开发的高效选择性黑色素聚集激素受体MCHR₁ 拮抗剂 (K_i=0.3 nmol·L^-1,IC₅₀=0.5 nmol·L^-1), 用于肥胖治疗。化合物15 对hERG钾通道具有较强的抑制作用 (IC₅₀ = 0.03 μmol·L^-1)。

在四氢吡喃的4-位引入羧酸基团得到化合物15a, 其hERG 抑制活性下降至1/10 (IC₅₀ = 0.3 μmol·L^-1), 但MCHR1 拮抗活性显著下降, 缩短碳链后化合物15b和15c 的MCHR 的拮抗活性提高。

将四氢吡喃替换成环己基得到化合物15c, MCHR 活性保持 (IC₅₀ =0.6 nmol·L^-1), 而hERG 抑制活性下降到化合物15 的1/166 之下 (IC₅₀>5 μmol·L^-1), 在大鼠、犬、猴等模型上表现出良好的药代性质, 且未观察到QT 间期延长的不良反应, 此外, 化合物15c 透过血脑屏障的能力较强, 在大鼠、犬、猴等动物模型上均有效(表15)。

2.5 构象限制

对药物分子基本骨架进行细微的调整, 比如改变手性、引入甲基、并环扩环或者引入双键增加分子刚性, 限制药物分子构象或减少柔性构象数目, 可有效地阻碍药物分子与hERG 钾通道 (off-target) 相互作用; 同时由于药效团不变, 该策略对药效影响不大。近年来, 通过构象限制改善hERG 抑制活性的报道越来越多, 为改善药物hERG 抑制活性提供新思路。

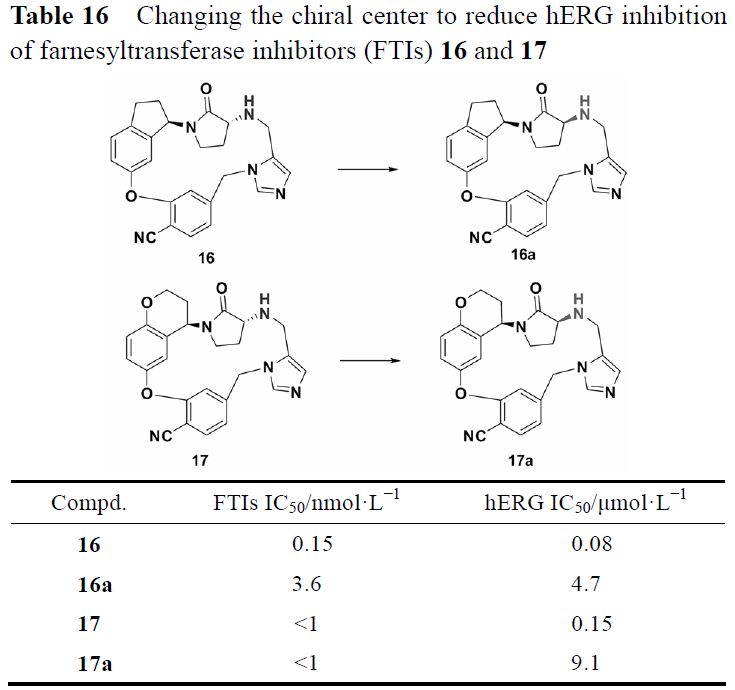

上市药物中手性药物越来越普遍,手性不同往往会导致药物药效学、药代动力学和毒理等性质各不相同。同样, 手性药物分子的不同异构体对于hERG 钾通道的抑制作用不尽相同, 如化合物(R, R)-16 和 (R, R)-17 是法尼基转移酶抑制剂, 体外具有良好的活性 (IC₅₀<1 nmol·L^-1), hERG 抑制活性分别为0.08 和0.15 μmol·L^-1, 改变手性得到化合物(R, S)-16a 和 (R, S)-17a, hERG 抑制活性分别下降为4.7 和9.1 μmol·L^-1。因此通过改变药物的手性是hERG 改造中的一个不容忽视的改造思路 (表16)。

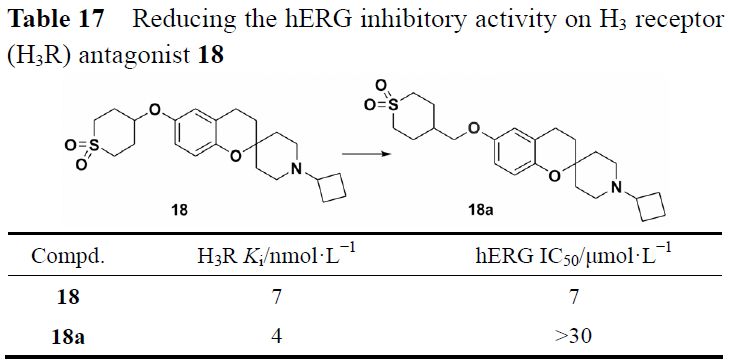

甲基策略在药化结构改造中作用广泛, 在分子中引入一个碳原子可以改变分子的线型。化合物18 是H3 受体拮抗剂, 体外具有良好的活性 (K_i = 7 nmol·L^-1), 但hERG 抑制活性较强 (IC₅₀ = 7 μmol·L^-1), 在分子中引入一个亚甲基,使分子由折线型趋向线型, 化合物18a 对hERG 抑制活性大大降低 (IC₅₀>30 μmol·L^-1) (表17)。

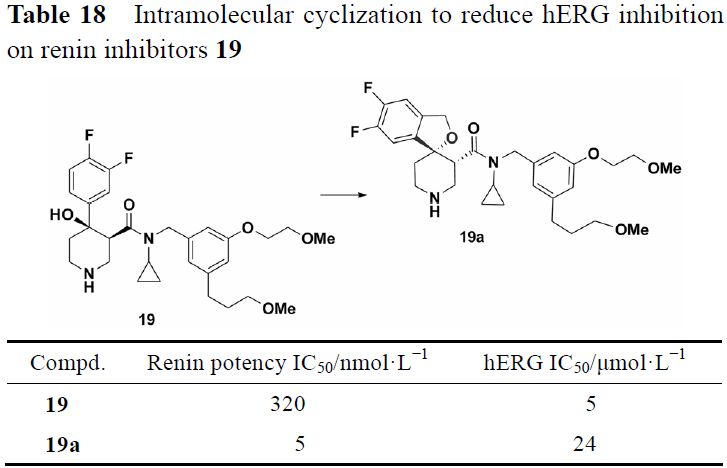

肾素抑制剂19 可用于抗高血压, 但其hERG 抑制活性较强 (IC₅₀=5 μmol·L^-1), 通过并入螺环增加分子刚性, 成功限制了芳环平面旋转, 化合物19a hERG 抑制活性下降至19 的1/5 以下 (IC₅₀ = 24 μmol·L^-1), 同时肾素抑制活性显著提高。此策略巧妙地实现了骨架跃迁, 降低hERG 抑制活性的同时得到结构新颖的候选化合物 (表18)。

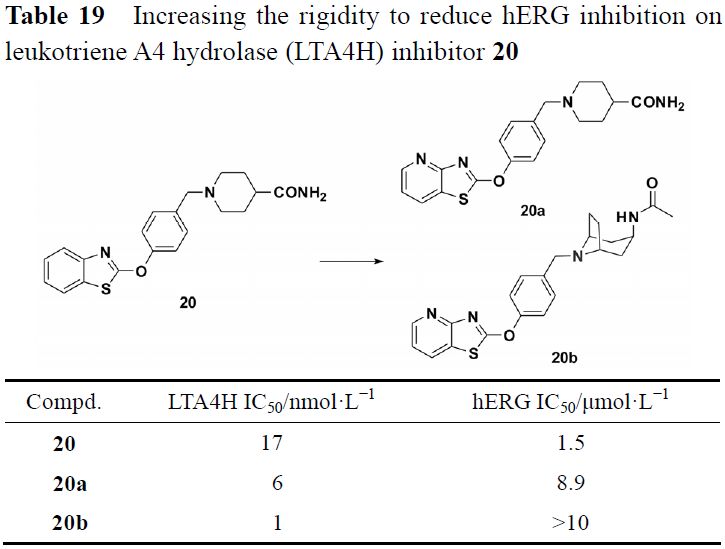

化合物 20 是白三烯A4 水解酶 (LTA4H) 抑制剂,具有较强的hERG 抑制活性 (IC₅₀=1.5 μmol·L^-1), 采用上述的杂环替换策略, 脂溶性clogP 降低, 化合物20a 抑制 hERG 的活性下降至20 的1/6 (IC₅₀ = 8.9μmol·L^-1)。基于此引入刚性托品烷结构, 可以减少化合物20b 分子柔性构象数目, hERG 抑制活性进一步降低 (IC₅₀>10 μmol·L^-1) (表19)。

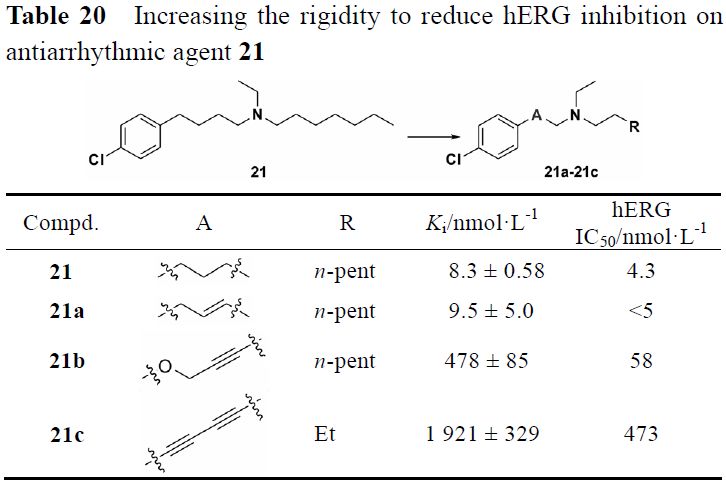

化合物 21 的乙基季铵盐氯非胺具有抗心律失常作用, 但hERG 抑制活性较强 (IC₅₀ = 4.3 nmol·L^-1),结构中存在较强的碱性氮和两个较长的柔性疏水链。

Louvel 等研究表明碱性氮对抗心律失常活性重要,因此考察分子骨架刚性和连接链对hERG 抑制活性的影响。当引入双键得到的化合物21a, 对构象改变无明显影响, 仍可以与关键的氨基酸残基Tyr652 和Phe656 发生相互作用, hERG 抑制活性较强; 而当引入炔基得到化合物21b～21c, 分子刚性增强, hERG抑制活性下降至1/13～1/110 (表20)。

降低脂溶性、降低碱性、引入羟基、引入酸性片段和构象限制是降低药物对hERG 钾通道抑制的5种常用的化学结构改造策略。由于脂溶性和hERG 抑制之间关系紧密, 使其成为降低hERG 抑制活性首选的结构优化策略, 应用也最为广泛。其次应用较多的是降低药物分子碱性pKa, 值得注意的是降低碱性和降低脂溶性两种方法具有内在联系, 可以相互影响。

合理地引入含氧原子的氢键供体 (羟基) 可以显著地降低hERG 抑制活性。引入酸性片段, 可以显著地改变药物分子的理化性质, 导致 hERG 抑制活性显著降低, 但局限性在于可能会影响生物利用度和脑透膜性。

构象限制是近年来逐渐发展和扩充的策略,涉及到转变手性、引入甲基、骨架跃迁、增加刚性等新方法, 此类改造对理化性质改变较小, 通过改变构象或限制构象数目阻碍药物分子与hERG 钾通道的相互作用, 为先导化合物结构改造提供新的研究思路。

随着越来越多药物与hERG 钾通道构效关系(SAR) 的研究报道以及计算化学的发展, 预测模型精准度的提高, CADD 的研究策略将为化合物设计和优化、避免hERG 毒性提高更精准的指导。

未来减低药物hERG 心脏毒性的先导化合物结构优化策略, 将与药效团模型预测、同源模建和分子对接等策略联合使用, 相互影响、相互辅助, 为新药开发中降低潜在心脏毒性提供更加理性和丰富的改造思路。
